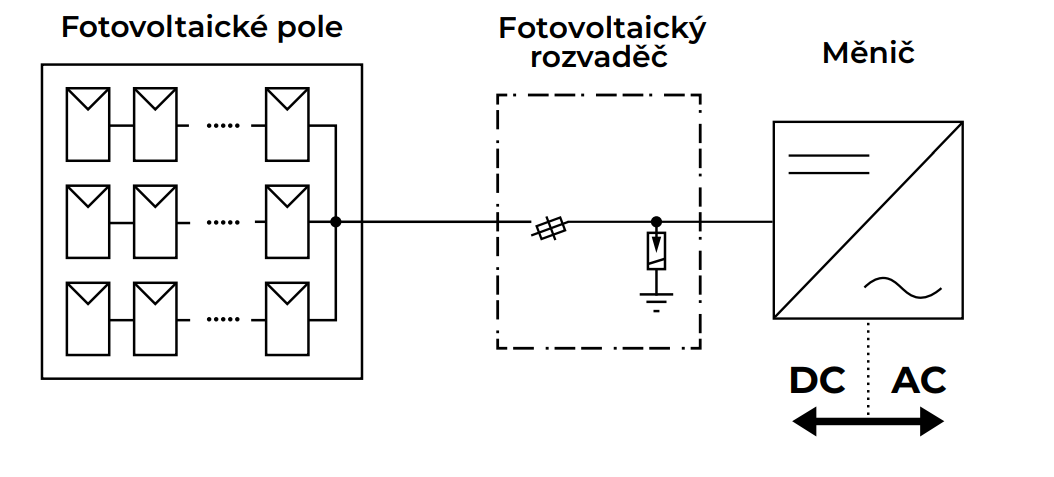

Fotovoltaické rozvaděče řady RFVE slouží k ochraně DC vedení a střídačů s maximálním napětím do 1000V před účinky úderu blesku, přepětí a zároveň chrání fotovoltaické panely před zpětnými proudy, které mohou vznikat při poruchových stavech nebo rozdílech napětí mezi jednotlivými stringy.

Tyto kompletní certifikované rozváděče pro fotovoltaické elektrárny jsou určeny pro povrchovou montáž. Obsahují dvoupólový pojistkový odpojovač včetně DC pojistek charakteristiky gPV a svodiče přepětí. Volitelně s vypínačem instalace. Rozvaděče jsou navrženy pro ochranu jednoho nebo dvou stringů, tedy skupin fotovoltaických panelů zapojených do série. Sériovým propojením panelů se dosahuje potřebného napětí pro vstup do solárního měniče, přičemž rozvaděč zajišťuje bezpečné spojení a jištění jednotlivých větví. Všechny přístroje jsou přehledně umístěny na DIN liště a jsou již z výroby vzájemně propojeny.

Díky tomu je montáž rychlá, přehledná a minimalizuje riziko chyb při zapojení, což výrazně šetří čas při instalaci fotovoltaického systému.

Na základě výpočtu úrovně ochrany před účinkem blesku (LPL) je nutné zvolit správný typ svodiče přepětí, viz norma ČSN CLC/TS 51643-32



Pro instalaci s vnějším hromosvodem zvolte rozvaděče:



Pro instalaci bez vnějšího hromosvodu zvolte rozvaděče:

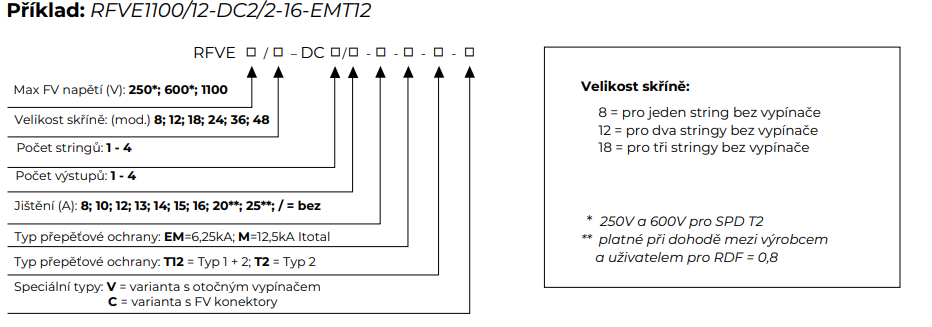

Typovací klíč názvu rozvaděče:



Vysvětlení názvu DC rozvaděčů RFVE | VSelektro.eu
